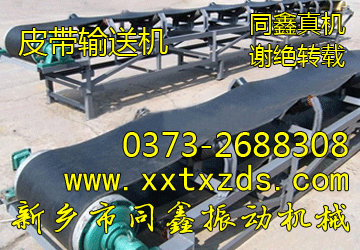

TD75系列通用固定皮帶輸送機產品概述：
TD75系列通用固定皮帶輸送機（以下簡稱皮帶輸送機）是一種輸送量大、運行費用低、使用范圍廣的輸送設備，按其支架結構分為固定式和移動式兩種；按輸送材料有膠帶、塑料帶和鋼帶之分。輸送機的工作環境溫度一般在－10℃－+40℃之間，要求物料溫度不超過70℃；耐熱橡膠帶可輸送120℃以下的高溫物料。物料溫度更高時不宜采用膠帶輸送機。當輸送具有酸性堿性油類物質和有機溶劑等成分的物料時，需采用耐油、耐酸堿的橡膠帶或塑料帶。皮帶輸送機的帶寬有六種：500、650、800、1000、1200和1400mm。用戶可根據皮帶輸送機的輸送高度，物料的種類、容量、輸送量、輸送長度等諸因素通過計算確定輸送機的布局以及所選用的膠帶寬度、帆布層數和膠帶厚度。
皮帶式輸送機具有輸送量大、結構簡單、維修方便、部件標準化等優點，皮帶式輸送機廣泛應用于礦山、冶金、煤炭等行業，用來輸送松散物料或成件物品，根據輸送工藝要求，可單臺輸送，也可多臺組成或與其它輸送設備組成水平或傾斜的輸送系統，以滿足不同布置型式的作業線需要,適用于輸送堆積密度小于1.67/噸/立方米，易于掏取的粉狀、粒狀、小塊狀的低磨琢性物料及袋裝物料，如煤、碎石、砂、水泥、化肥、糧食等。被送物料溫度小于60℃。其機長及裝配形式可根據用戶要求確定，傳動可采用電動滾筒驅動，也可采用帶驅動架的驅動裝置。
TD75型通用固定皮帶輸送機輸送能力表：
承載托
輥形式 |
帶 速（m/s） |
帶 寬 B（mm） |
|
500 |
650 |
800 |
1000 |
1200 |
1400 |
|
輸 送 量 Q（t/s） |
|
槽形
托輥 |
0.8 |
78 |
131 |
- |
- |
- |
- |
|
1.0 |
97 |
164 |
278 |
435 |
655 |
891 |
|
1.25 |
122 |
206 |
348 |
544 |
819 |
1115 |
|
1.6 |
156 |
264 |
445 |
696 |
1048 |
1427 |
|
2.0 |
191 |
323 |
546 |
853 |
1284 |
1748 |
|
2.5 |
232 |
391 |
661 |
1033 |
1556 |
2118 |
|
3.15 |
- |
- |
824 |
1233 |
1858 |
2528 |
|
4.0 |
- |
- |
- |
- |
2202 |
2996 |
|
平行
托輥 |
0.8 |
41 |
67 |
118 |
- |
- |
- |
|
1.0 |
52 |
88 |
147 |
230 |
345 |
460 |
|
1.25 |
66 |
110 |
184 |
288 |
432 |
588 |
|
1.6 |
84 |
142 |
236 |
368 |
553 |
753 |
|
2.0 |
103 |
174 |
289 |
451 |
677 |
922 |
|
2.5 |
125 |
211 |
350 |
546 |
821 |
1117 |
TD75型通用固定皮帶輸送機功率選型表（供參考）（KW)
|
長度m |
15 |
30 |
45 |
60 |
100 |
150 |
200 |
300 |
|
寬度mm |
500 |
1.0 |
1.3 |
1.7 |
2.0 |
3.2 |
4.6 |
8.0 |
11.1 |
|
650 |
1.3 |
1.9 |
2.4 |
2.8 |
4.6 |
9.2 |
11.5 |
16.0 |
|
800 |
1.9 |
2.9 |
3.6 |
4.3 |
9.7 |
14.0 |
17.5 |
24.3 |
注：以上功率估算的工作條件為正常濕度，水平帶速1m/s，物料容量1t/m³，動堆積角30°，一個空段清掃器，一個彈簧清掃器和一個導料槽并考慮加速阻力因素。每個犁式卸料器需功率約為B500：0.3kw；B650：0.35kw；B800：0.45kw。

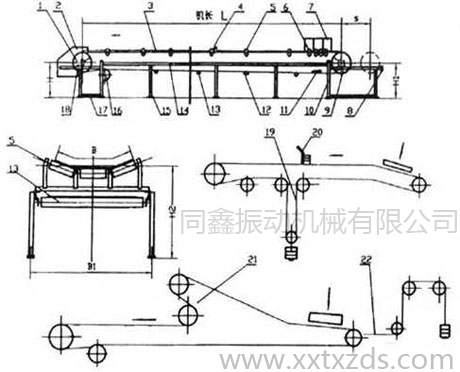

TD75型通用固定皮帶輸送機外形結構圖：
序號對照及說明：
1、傳動滾筒；2、頭罩；3、輸送帶；4、槽型調心托輥；5、槽型托輥；6、緩沖托輥；7、導料槽；8、螺旋拉緊裝置；9、改向滾筒；10、尾架；11、空段清掃器；12、下平調心托輥；13、下托輥；14、中間架；15、中間支腿；16、改向滾筒；17、頭架；18、彈簧清掃器；19、垂直拉緊裝置；20、犁式卸料器；21、卸料車；22、車式拉緊裝置
TD75型通用固定皮帶輸送機外形尺寸表：
|
帶寬B（mm） |
500 |
650 |
800 |
1000 |
1200 |
1400 |
|
機身寬度mm |
頭架 |
1000-1010 |
1150-1160 |
1410-1470 |
1610-1630 |
1860-1880 |
2120-2130 |
|
螺旋拉緊尾架 |
800 |
960 |
1180 |
1410 |
1660 |
1860 |
|
中間架B1 |
870 |
1020 |
1220 |
1440 |
1690 |
1860 |
|
皮帶面高mm |
頭輪H |
800-2290 |
800-2315 |
800-2400 |
935-2500 |
950-2500 |
100-2500 |
|
尾輪H1 |
800 |
800 |
800 |
1000 |
1000 |
1000 |
|
中間段H2 |
800 |
800 |
800-1000 |
1000-1200 |
1000 |
1200 |
★同鑫振動機械可根據用戶需要而設計制造特殊型號規格的皮帶輸送機。
★同鑫振動機械對所有技術資料、尺寸保留修改的權利，如實物與文中圖案不符，應以實物為準，解釋權歸同鑫公司。
-----------------------------------------------------------------------------------------------
DTⅡ系列皮帶輸送機、帶式輸送機-同鑫振動機械
DTⅡ系列皮帶輸送機、帶式輸送機-同鑫振動機械

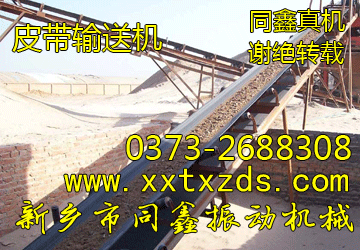

DTⅡ型礦山專用皮帶式輸送機產品概述：
DTⅡ型帶式輸送機是通用型輸送機系列產品，廣泛應用在冶金、礦山、煤炭、港口、電站、建材、化工、輕工、石油等各個行業，用來輸送散狀物料或成件物品。根椐輸送工藝的要求，可以單機輸送，也可以多臺或與其它輸送機組成水平或傾斜的輸送系統，可輸送堆積密度在0.5～2.5t/m3的物料。
DTⅡ型皮帶式輸送機產品特點：
1、DTⅡ型固定式帶式輸送機適用的工作環境溫度為-25～+40℃。對于在特殊環境，如要具有耐熱、耐寒、防水、防腐、防爆、阻燃等條件，應另行采取相應的防護措施。
2、DTⅡ型固定式帶式輸送機均按部件系列進行設計。設計者可根據輸送工藝要求按不同的地形，工況進行選型設計并組合整臺輸送機。
3、本系列部件可滿足水平及傾斜輸送的要求，也可采用帶凸弧、凹弧段與直線段組合的輸送形式。允許輸送的物料塊度取決于帶寬、帶速、槽角和傾角，也取決于大塊物料出現的頻率。
DTⅡ型皮帶式輸送機產品的基本布置形式有下面幾種:
1、水平輸送機；2、傾斜輸送機；3、帶凸弧曲形段輸送機；4、帶凹弧曲形段輸送機；5、帶凹弧及凸弧曲形段輸送機。
DTⅡ型皮帶式輸送機產品整體結構：

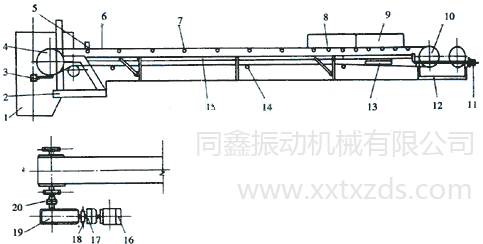

DTⅡ型皮帶式輸送機產品主要部件如下：輸送帶，驅動裝置（電機、減速機、液力偶合器、制動器、聯軸器、逆止器）或電動滾筒，傳動滾筒，改向滾筒，托輥，拉緊裝置，清掃器，卸料器，機架，漏斗，導料槽，安全保護裝置等。（見下圖）
圖中序號對照記說明：1、頭部漏斗； 2、機架； 3、頭部清掃器； 4、傳動滾筒； 5、安全保護裝置；6、輸送帶； 7、承載托輥；
8、緩沖托輥； 9、導料槽； 10、改向滾筒；11、螺旋拉緊裝置； 12、尾架 ；13、空段清掃器； 14、回程托輥；
15、中間架；16、電動機； 17、液力偶合器； 18、制動器； 19、減速機； 20、聯軸器。
各種帶寬適用的*大塊度，本系列推薦按表1選取。當輸送硬巖時，帶寬超過1200mm后，*大塊度一般應限制在350mm，而不能隨帶寬的增長而加大。
表1：DTⅡ型皮帶式輸送機各種帶寬適用的*大塊度：
|
帶寬塊度mm |
500 |
650 |
800 |
1000 |
1200 |
1400 |
1600 |
1800 |
2000 |
2200 |
2400 |
|
*大塊度mm |
100 |
120 |
200 |
300 |
350 |
350 |
350 |
350 |
350 |
350 |
350 |
表2：DTⅡ型皮帶式輸送機產品主要技術參數：
|
 |
0.8 |
1.0 |
1.25 |
1.6 |
2.0 |
2.5 |
3.15 |
4 |
4.5 |
5.0 |
5.6 |
6.5 |
|
500 |
69 |
87 |
108 |
139 |
174 |
217 |
- |
- |
- |
- |
- |
- |
|
600 |
127 |
159 |
198 |
254 |
318 |
397 |
- |
- |
- |
- |
- |
- |
|
800 |
198 |
248 |
310 |
397 |
496 |
620 |
781 |
- |
- |
- |
- |
- |
|
1000 |
324 |
405 |
507 |
649 |
811 |
1014 |
1278 |
1622 |
- |
- |
- |
- |
|
1200 |
- |
593 |
742 |
951 |
1188 |
1486 |
1872 |
2377 |
2674 |
2971 |
- |
- |
|
1400 |
- |
825 |
1032 |
1321 |
1652 |
2065 |
2602 |
3304 |
3718 |
4130 |
- |
- |
|
1600 |
- |
- |
- |
- |
2186 |
2733 |
3444 |
4373 |
4920 |
5466 |
6122 |
- |
|
1800 |
- |
- |
- |
- |
2795 |
3491 |
4403 |
5591 |
6291 |
6989 |
7829 |
9083 |
|
2000 |
- |
- |
- |
- |
3470 |
4338 |
5466 |
6941 |
7808 |
8676 |
9717 |
11277 |
|
2200 |
- |
- |
- |
- |
- |
- |
6843 |
8690 |
9776 |
10863 |
12166 |
14120 |
|
2400 |
- |
- |
- |
- |
- |
- |
8289 |
10526 |
11842 |
13158 |
14737 |
17104 |
表3：DTⅡ型皮帶式輸送機傳動型式與傳動功率的關系：
|
傳動型式 |
功率范圍 |
備注 |
|
彈性聯軸器直接傳動 |
2.2～37 |
功率≤200kw時電壓為380V
功率≥220kw時電壓為6000V |
|
Y系列電機加液力偶合器 |
45～315 |
|
電動滾筒直接傳動 |
2.2～55 |
|
繞線式電機 |
220～800 |
備注:除電動滾筒直接傳動外，其余傳動型式均配相應的減速器。
★同鑫振動機械可根據用戶需要而設計制造特殊型號規格的皮帶輸送機。
★同鑫振動機械對所有技術資料、尺寸保留修改的權利，如實物與文中圖案不符，應以實物為準，解釋權歸同鑫公司。 |
